Dans les situations de réalisation de travaux sur des bâtiments ou infrastructures ferroviaires dont on ne dispose pas des plans, l’acquisition de données grâce à des prestations de scan 3D peut être une solution efficace.

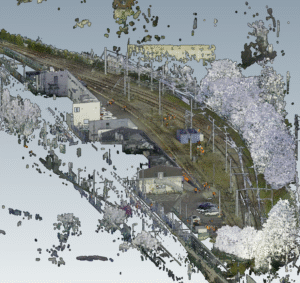

Nuage de points de BRY-SUR MARNE (94) réalisé par FER-PLAY
Qu’est-ce que le Scan 3D ?
Le Scan 3D est un outil qui « capture les informations du monde réel », intérieures et extérieures et permet d’obtenir des images photoréalistes en 3D précises et complètes.
Lors d’une prise de Scan, des millions de points sont relevés et forment ce que l’on appelle un « nuage de points », qui est une représentation volumétrique des infrastructures scannées.

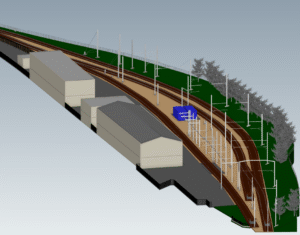

Maquette 3D, vue plan
Applications dans le domaine ferroviaire
Pour effectuer ces scans, FER-PLAY utilise un matériel fixe sur trépied, capable de scanner une zone à 360° sur un rayon de 45m. Il s’agit d’un outillage léger, transportable par une seule personne.
Cette technologie innovante permet de collecter, en une seule visite, l’intégralité des données nécessaires à l’analyse des infrastructures ferroviaires. Toutes les captures peuvent être géoréférencées et offrent une précision de l’ordre de 2mm.
Par exemple, il est possible de relever d’une plateforme de voie sur 200m en seulement 2h, tout en maintenant une précision de 2mm. Un scan est réalisé tous les 10 à 20 mètres afin d’assurer la meilleure qualité de données. Chaque scan ne nécessite que deux minutes de collecte, ce qui permet de couvrir de larges zones en peu de temps.

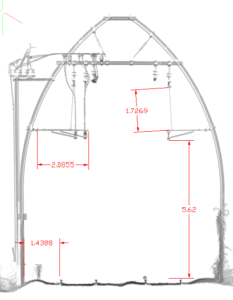

Scan 3D, vue plan
Quelle utilisations pratiques des nuages de points ?
Ce nuage de point peut avoir divers usages :
✅Création d’une maquette 3D à partir de nuages de points,
✅Aide à la décision en phase de conception du projet,
✅Obtention d’un visuel immersif et interactif des infrastructures,
✅Prise de cotes simples,
✅Extraction des vues en coupes et en plan, exploitables ensuite avec AUTOCAD et intégrable comme données d’entrées dans un DCE,
✅Création ou vérification les données des carnets de montages.
Les rendus sont une très bonne aide à la décision dans le cadre de projet de travaux, sans la contrainte de se rendre sur le terrain pour chaque nouvelle demande ou projet sur un même site. Ils peuvent être intégrés comme données d’entrées études dans un DCE.

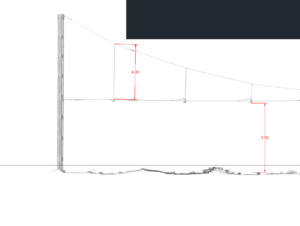

Vue en coupe du technicentre de BORDEAUX
Quelques exemples de réalisations FER-PLAY :
✔️ Pour le compte de SNCF Voyageurs : Réponse au besoin d’acquisition de données d’entrée des installations caténaires du Technicentre de BORDEAUX.
✔️ Pour le compte de la RATP : Acquisitions des données d’entrée et réalisation d’une maquette 3D pour un projet de modification des infrastructures existantes.
✔️Pour le compte de SNCF Réseau : Acquisition de données d’entrées sur les infrastructures caténaires pour réalisation d’études d’exécutions dans le cadre du projet de remaniement caténaire entre Bordeaux, Lamothe et Arcachon.

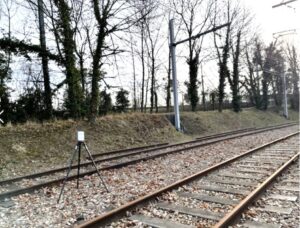

Pour effectuer le scan : utilisation de matériel fixe sur trépied, capable de scanner une zone à 360° sur un rayon de 40m.
Pauline Kaczor, Apprentie cheffe de projet sur plusieurs missions, explique : « Pour moi, le scan 3D représente clairement l’avenir de notre métier. Aujourd’hui, cette technologie nous permet de réaliser des maquettes beaucoup plus rapidement qu’auparavant tout en étant aussi précis, grâce aux nuages de points qu’elle génère.
Pour nos clients, cela signifie disposer de données d’entrées fiables et exploitables, même quand aucun plan n’existe au départ.
Le scan 3D participe pleinement à la transition numérique de notre secteur qui est en perpétuelle évolution. C’est motivant de contribuer à cette évolution et de développer de nouvelles compétences grâce à une technologie qui change réellement notre quotidien. »

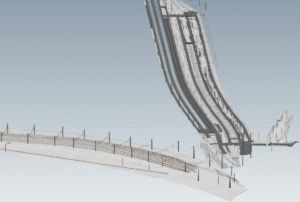

Vue ISO du Technicentre de BORDEAUX
Merci à nos partenaires CAPTURE SOLUTIONS et BIMCUBES qui participent à rendre ces réalisations possibles. L’expertise en infrastructure ferroviaire de FER-PLAY, associée à aux compétences poussées des dessinateurs / projeteurs en BIM 3D avec l’outil REVIT développe nos capacités à la réalisation de scans 3D et à la création de maquettes, au service de nos clients et partenaires.
FER-PLAY se réjouit de participer à la recherche de nouvelles solutions, optimisées, plus simples et moins contraignantes pour chacun, nécessaires au maintien en bon état des infrastructures ferroviaires existantes.
